Bambu Lab Encodeur de vision – Série H2

L’Encodeur de vision Bambu Lab est un outil de calibration haute précision conçu pour améliorer la précision des mouvements XY des imprimantes 3D compatibles de la Série H2.

Contrairement à un simple réglage mécanique, l’Encodeur de vision permet à l’imprimante de mesurer précisément ses propres déplacements puis de compenser les petites variations mécaniques présentes dans le système de mouvement.

Après calibration, l’imprimante peut atteindre une précision de mouvement inférieure à 50 µm, particulièrement intéressante pour les applications techniques où les dimensions finales et l’ajustement entre plusieurs pièces sont essentiels.

Une calibration optique haute précision

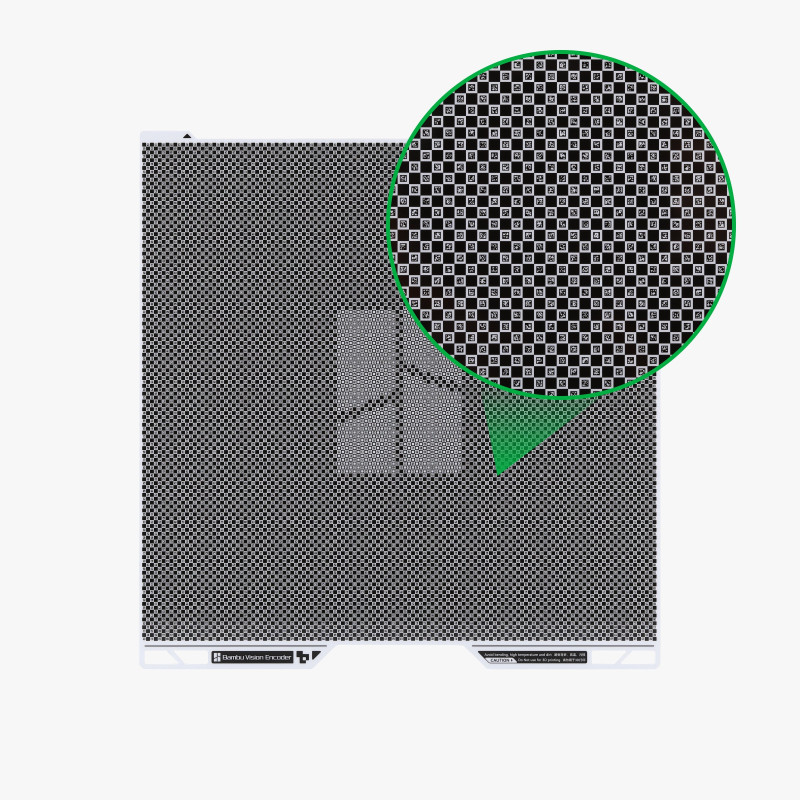

La surface de l’Encodeur de vision intègre une matrice de repères utilisée par le système de vision de l’imprimante pour analyser le déplacement réel de la tête.

Grâce à une mesure optique d’une résolution de 5 µm, la machine peut identifier les écarts entre le déplacement théorique demandé et le déplacement réellement effectué.

Ces mesures permettent ensuite de corriger les imprécisions liées notamment aux tolérances mécaniques, au relâchement progressif des courroies ou à l’usure mécanique de la machine.

Une précision de mouvement inférieure à 50 µm

Après calibration avec l’Encodeur de vision, la Série H2 peut atteindre une précision de mouvement XY inférieure à 50 µm.

Cette précision est particulièrement intéressante pour :

• les pièces mécaniques fonctionnelles ;
• les assemblages comportant plusieurs pièces imprimées ;
• les logements de roulements, axes ou composants ;
• les prototypes dimensionnels ;
• les gabarits et outillages ;
• les grandes pièces nécessitant une bonne précision géométrique.

La précision obtenue est indépendante de la distance parcourue. L’intérêt de cette calibration devient donc particulièrement visible sur les pièces de grandes dimensions, pour lesquelles de faibles erreurs de déplacement peuvent normalement s’accumuler.

Compensation des trous et contours avec Bambu Studio

L’Encodeur de vision peut également être associé aux fonctions avancées de Bambu Studio, notamment la compensation automatique des trous et des contours.

Cette combinaison permet d’améliorer les ajustements entre différentes pièces imprimées et de réduire les corrections dimensionnelles habituellement nécessaires lors de la conception de pièces mécaniques destinées à être assemblées.

Cette fonctionnalité nécessite l’activation de la compensation correspondante dans Bambu Studio ainsi que l’utilisation des matériaux compatibles indiqués par Bambu Lab.

Calibration en environ 5 minutes

L’utilisation de l’Encodeur de vision est ponctuelle : il n’est pas nécessaire de le laisser installé dans l’imprimante.

La procédure de calibration prend environ 5 minutes. Une fois celle-ci terminée, l’Encodeur de vision doit être retiré du plateau puis rangé jusqu’à la prochaine calibration.

Pour les applications nécessitant une précision dimensionnelle élevée et constante, Bambu Lab recommande d’effectuer une nouvelle calibration environ toutes les deux semaines. Cette fréquence peut varier selon l’utilisation de la machine, son déplacement et son environnement.

Important : ce produit n’est pas un plateau d’impression

L’Encodeur de vision ressemble à un plateau mais constitue exclusivement un outil de calibration.

Il doit être retiré après la procédure et ne doit jamais être utilisé comme surface d’impression.

Avant une calibration, le plateau chauffant doit également être revenu à température ambiante afin d’éviter que la dilatation thermique ne perturbe les mesures.

Caractéristiques techniques

Produit	Encodeur de vision / Vision Encoder
Fabricant	Bambu Lab
Référence	FAP031-V1
Compatibilité	Série H2 compatible
Précision de mouvement après calibration	< 50 µm
Résolution de mesure optique	5 µm
Durée de calibration	Environ 5 minutes
Matériaux	Métal et plastique
Couleurs	Noir et blanc
Dimensions de l’emballage	393 × 380 × 15 mm
Poids de l’emballage	0,73 kg
Contenu	1 × Encodeur de vision Bambu Lab

Conseils avant la calibration

• Retirer le film plastique de protection avant la première utilisation.
• Vérifier que la caméra de la tête fonctionne correctement et que son optique est propre.
• Nettoyer le plateau chauffant avant d’installer l’Encodeur de vision.
• Maintenir la surface de l’encodeur propre afin que les repères restent parfaitement visibles.
• Effectuer la calibration avec le plateau chauffant à température ambiante.
• Retirer et ranger l’Encodeur de vision après la calibration.

FAQ – Encodeur de vision Bambu Lab

À quoi sert l’Encodeur de vision Bambu Lab ?

Il permet de mesurer très précisément les mouvements XY de l’imprimante afin de détecter puis compenser les petites erreurs mécaniques. Après calibration, la machine peut atteindre une précision de mouvement inférieure à 50 µm.

Est-il nécessaire pour utiliser une imprimante Bambu Lab Série H2 ?

Non. L’imprimante peut fonctionner normalement sans Encodeur de vision. Il s’agit d’un accessoire destiné à améliorer la précision dimensionnelle lorsque l’application l’exige.

Faut-il laisser l’Encodeur de vision dans l’imprimante ?

Non. Il est uniquement installé pendant la procédure de calibration. Une fois celle-ci terminée, il doit être retiré et rangé.

Peut-on imprimer directement dessus ?

Non. L’Encodeur de vision n’est pas un plateau d’impression. Il ne doit jamais être utilisé comme surface d’impression.

Combien de temps dure la calibration ?

La procédure prend environ 5 minutes.

À quelle fréquence faut-il refaire la calibration ?

Pour les applications nécessitant une précision élevée et constante, Bambu Lab recommande une calibration environ toutes les deux semaines. Une nouvelle calibration peut également être pertinente après le déplacement de l’imprimante ou lorsque son environnement mécanique ou thermique a sensiblement changé.

Quel est l’intérêt pour les grandes pièces ?

La précision obtenue est indépendante de la distance parcourue. L’Encodeur de vision est donc particulièrement intéressant pour les grandes pièces techniques, sur lesquelles les petites erreurs de déplacement peuvent avoir davantage d’impact sur les dimensions finales.

L’Encodeur de vision améliore-t-il la qualité visuelle des impressions ?

Son objectif principal est la précision des mouvements et la précision dimensionnelle. Son intérêt est donc surtout visible sur les pièces techniques, les assemblages, les ajustements et les géométries devant respecter des dimensions précises.
